SH Trituradora de cono hidráulica de un cilindro

Tamaño de alimentación: 38-560mm
Capacidad: 27-1080t/h

SH Single - Cylinder Hydraulic Cone Crusher se desarrolla con la tecnología avanzada de trituración, la integración mecánica, hidráulica, eléctrica y de control inteligente, sistema de control de Internet y otras tecnologías. La nueva estructura de la trituradora, la cavidad de trituración laminada optimizada, el sistema de control automático inteligente y el innovador sistema de control por Internet hacen que la trituradora de cono hidráulica de un cilindro SH tenga las características de rendimiento que las trituradoras de cono tradicionales no tienen. Puede ser ampliamente utilizada en operaciones de trituración media, trituración fina y trituración ultra fina.

Es adecuada para la trituración de todo tipo de minerales y rocas de dureza alta y superior a la media en la industria de materiales de construcción, construcción, agua y electricidad, transporte, química y construcción. Especialmente en el mineral de metal y la construcción de material de arena y grava es el más ampliamente utilizado.

Características y ventajas tecnológicas

1/ Trituración multicavidades: la trituración media y fina de múltiples cavidades puede realizarse simplemente sustituyendo el cono fijo.

2/ Lubricación de alta eficiencia y vida útil mejorada: La lubricación con aceite fino utiliza aceite de baja viscosidad como lubricante, fiable y avanzado, y mejora la vida útil.

3/ Alto rendimiento de seguridad: La tecnología hidráulica avanzada realiza la protección de sobrecarga y el ajuste hidráulico del canal de descarga.

4/ Trituración multicapas, buen tipo de gránulos: la forma especial de la cavidad de trituración y el principio de trituración multicapas se adoptan para generar el efecto de trituración entre las partículas, de modo que la proporción de cubos en el producto final se incrementa de forma obvia, el número de escamas se reduce y el nivel de gránulos es más uniforme.

5/ Alta eficiencia de procesamiento: los extremos superior e inferior del eje principal de la trituradora de cono monocilíndrica están apoyados, lo que puede soportar una mayor fuerza de trituración y una mayor carrera, y la forma especial de la cavidad de trituración adaptada al principio de trituración multicapa permite que la máquina tenga una mayor eficiencia de trituración.

Cómo funciona

El electromotor hace girar el manguito excéntrico mediante la correa trapezoidal, el eje de transmisión y el engranaje de transmisión. El cono móvil realiza un movimiento giratorio y pendular bajo la dirección del manguito excéntrico, lo que hace que el cono móvil y el cono fijo se acerquen y alejen de vez en cuando. La materia prima se tritura en la cámara de la trituradora apretando y golpeando continuamente. La piedra triturada se descarga por la parte inferior.

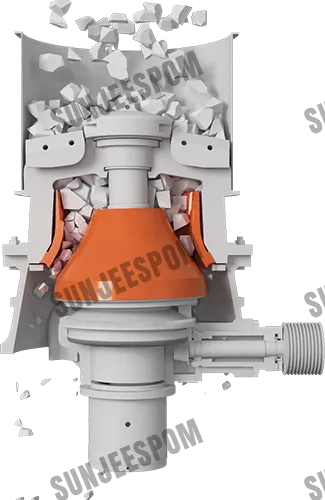

Principio de funcionamiento de la trituradora de cono hidráulica monocilíndrica SH

Especificación

Modolo	Tipo de cavidad	Tamaño máximo de entrada de alimentación (mm)	Minimum Abertura de descarga (mm)	Capacidad (t/h)	Potencia máxima instalada (kw)
SH420	S1 Extragrueso	240	22	85-170	90
SH420	S2 Medio grueso	200	19	70-130
SH420	H1 Multa	135	10	45-130
	H2 Medio fino	65	8	35-80
	H3 extrafino	38	4	27-60
SH430	S1 Extragrueso	360	25	120-345	160
	S2 Medio grueso	300	22	105-305
	S3 Extragrueso	235	19	90-275
SH430	H1 Multa	185	13	60-210
	H2 Medio fino	90	10	65-165
	H3 extrafino	50	6	48-105
SH440	S1 Extragrueso	450	35	255-605	250
	S2 Medio grueso	400	29	215-515
	S3 Extragrueso	300	25	190-490
SH440	H1 Multa	215	16	110-395
	H2 Medio fino	110	13	115-340
	H3 extrafino	70	8	90-225
SH660	S1 Extragrueso	560	41	355-1050	315
SH660	S2 Medio grueso	500	38	305-895
SH660	H1 Multa	275	16	170-665
	H2 Medio fino	135	16	190-505
	H3 extrafino	65	13	205-320

Grueso cone crusher technical parameters

Modolo	SH420			SH430			SH440			SH660
Cavity type		S1 (Extragrueso)	S2(Medio grueso)	S1 (Extragrueso)	S2(Medio grueso)	S3(Grueso)	S1 (Extragrueso)	S2(Medio grueso)	S3(Grueso)	S1 (Extragrueso)	S2(Medio grueso)
Tamaño de salida del lado cerrado	19		70			90
	22	85	75-95		105	95-125
	25	90-115	80-130	120	115-145	105-170			190
	29	100-160	90-115	135-175	125-200	115-220		215	205-270
	32	105-170	95	140-230	130-255	120-235		230-300	220-345
	35	110-145		150-295	140-270	125-250	255	245-385	230-435
	38	115		160-310	145-285	135-265	270-355	260-485	245-465		305
	41			170-330	155-305	140-275	285-450	270-515	260-490	335	320-420
	44			175-345	165-265	150-245	300-565	285-450	270-430	350-460	340-620
	48			190-310	175	160	320-605	305-400	290-380	375-590	360-755
	51			195-260			335-525	300	305	390-720	375-790
	54			205			350-460			410-860	395-825
	60									445-930	425-895
	64									465-980	450-825
	70									500-1050	480-635
	76									535-985

Multa cone crusher technical parameters

Modolo		SH420			SH430			SH440			SH660			SH870			SH890
Cavity type		H1(Multa)	H2Medio fino	H2(extrafino)	H1(Multa)	H2Medio fino	H2(extrafino)	H1(Multa)	H2Medio fino	H2(extrafino)	H1(Multa)	H2Medio fino	H2(extrafino)	H1(Multa)	H2Medio fino	H2(extrafino)	H1(Multa)	H2Medio fino	H2(extrafino)
Tamaño de salida del lado cerrado	4			27-35
	6			30-50			48-80
	8		35-45	31-55			50-85			90-135
	10	45	38-75	32-80		65-85	53-90			95-180									364-420
	13	50-85	40-80	35-50	68-110	70-135	56-100		115-190	100-195			205-295			280-405			395-532
	16	52-95	45-75	38	75-150	75-145	60-104	110-200	120-280	110-120	170	190-295	220-320			304-517			426-574
	19	58-100	50-60		80-165	80-155	65-105	120-280	100-300	115-225	185-340	205-440	235-300		400-563	328-558			458-616
	22	60-105			85-175	85-165	70-95	125-295	140-320	125-240	195-440	215-470	250--290	448-588	428-786	352-598		552-613	489-658
	25	63-115			90-185	90-155	75	135-315	150-340	135-255	210-465	230-500		477-849	455-836	376-639	480-640	587-1043	520-700
	32	75-130			100-210	100		155-360	170-285	150-210	235-550	265-505		544-968	519-953	400-680	547-1277	669-1189	593-798
	38				110-210			170-390	185		260-605	290-405		601-1070	573-1054	455-775	605-1411	739-1314	655-882
	44							185-385			285-665			658-1172	628-1154	503-728	662-1546	810-1440	718-883
	51										315-515			725-1291	692-1271	551-669	730-1702	892-1586	790
	57													782-1393	746-1372		787-1837	962-1604
	64													849-1512	810-1248		854-1994	1045-1393
	70													906-1331	865-1098		912-2128	1115

Del cliente

Puede utilizarse ampliamente en operaciones de trituración media, trituración fina y trituración ultrafina.
Es adecuado para la trituración de todo tipo de minerales y rocas con dureza alta y sobre-medio en el medio, la construcción, el agua y la electricidad, el transporte, la química y la industria de materiales de construcción.especialmente en el mineral de metal y la construcción de material de arena y grava es el más ampliamente utilizado.
