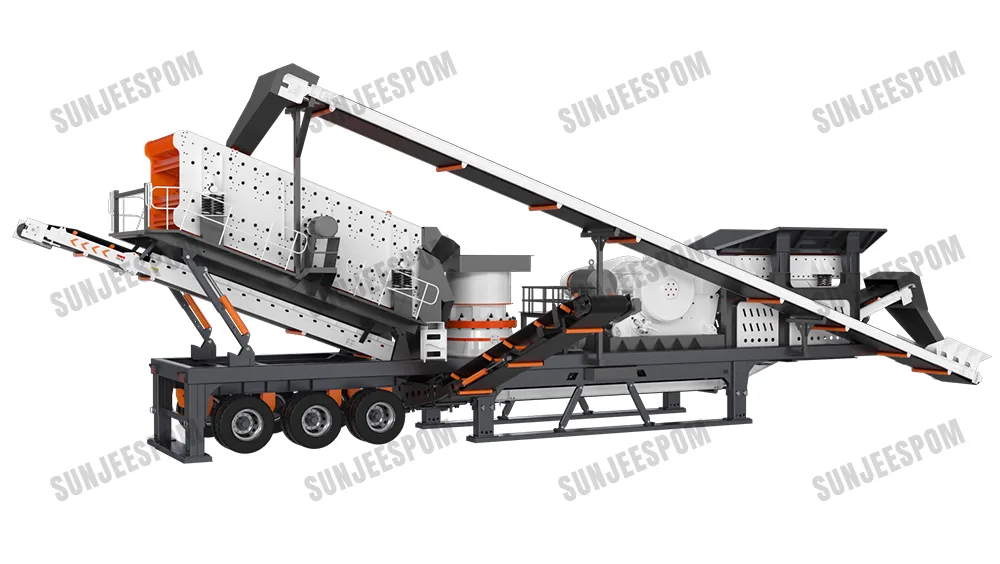

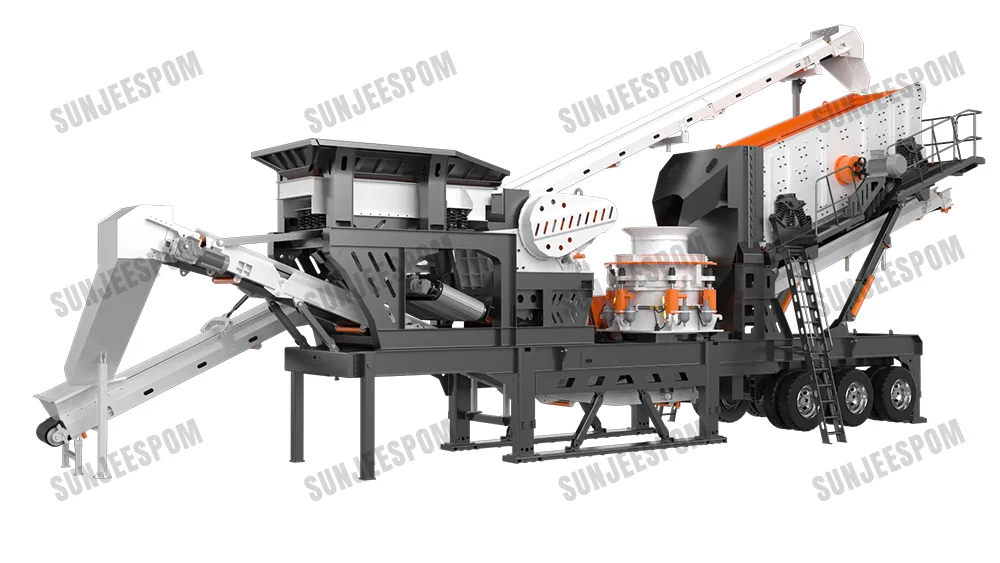

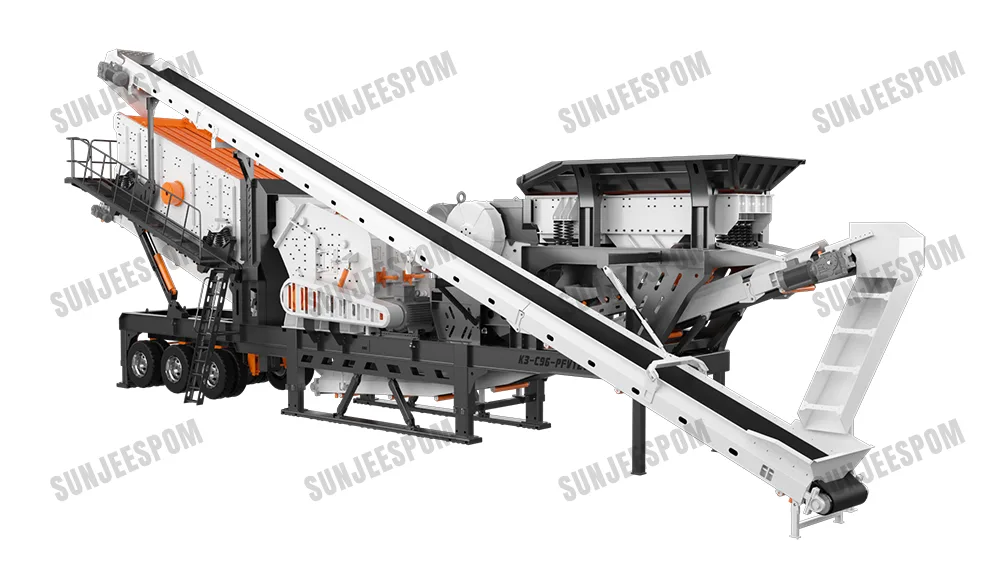

Planta trituradora 4 en 1 montada sobre ruedas

Capacidad: 80-150t/h

La planta de trituración cuatro en uno montada sobre ruedas es un nuevo tipo de equipo de trituración móvil, que puede suministrar a los clientes las mejores soluciones de trituración y cribado. Desde el punto de vista del cliente, integra eficazmente el equipo de alimentación, el equipo de trituración y el equipo de cribado, solucionando eficazmente las limitaciones del emplazamiento de las plantas de trituración fijas. No sólo evita la infraestructura del emplazamiento, sino que también amplía el espacio de apilamiento de material gracias a la disposición compacta de los equipos.

La planta de trituración portátil de la serie K3 combina una tolva de alimentación y un alimentador, una trituradora de mandíbulas, una trituradora de impacto (trituradora de cono), una criba vibratoria inclinada de tres pisos con transportadores de alimentación y retorno, todo ello montado en el mismo chasis semirremolque. Esto proporciona una solución compacta y altamente móvil a cualquier operador que necesite cantidades medianas de áridos de calidad en ubicaciones remotas o rurales.

El alimentador y la tolva de alimentación suministran material al transportador de alimentación principal que se descarga en la criba vibratoria de tres pisos. La roca no calificada de la criba superior es triturada por la trituradora de impacto（trituradora de cono） y se devuelven al transportador de alimentación principal para su posterior cribado. Los dos pisos inferiores de la criba producen tres productos clasificados.

Características y ventajas tecnológicas

1. La planta de trituración cuatro en uno está equipada con alimentador grizzly, tolva de descarga de doble paso y cinta transportadora lateral, lo cual es conveniente para que los clientes eliminen el polvo y la suciedad.

2. El volumen de la tolva de alimentación es de 6.5m³, y la pared de alimentación ensanchada alcanza 8m³, que puede ser ajustada en velocidad, con gran capacidad de almacenamiento de alimentación.

3. La combinación de alimentador, trituradora primaria, trituradora secundaria y criba vibratoria forma una línea de producción de trituración completa;

4. La planta de trituración está totalmente equipada con botas de oruga. Después de pararse, el balancín eléctrico-hidráulico se extiende, y no necesita llevar manualmente el asiento de soporte de conexión, automática y rápidamente en el modo de operación.

5. El transportador de correa montado en el vehículo puede ser emparejado con la operación, minimizando la instalación en el sitio y facilitando las variaciones del sitio.

6. Conveniente envío y transporte. Puede ser transportado como un todo o cargado en contenedores.

7. El lugar de operación sólo requiere nivelación y compactación de la carretera, no una cimentación de hormigón, lo que reduce el coste de la construcción de los cimientos.

8. El chasis y los neumáticos adoptan un diseño modular, lo que permite un rápido cambio entre chasis y neumáticos para satisfacer las diversas opciones de los clientes.

Cómo funciona

Un tipo de cuerpo para 8 modelos comunes, sistema de intercambio de la unidad de alimentación, sistema de intercambio de la unidad de trituración y sistema de intercambio de la unidad de cribado sólo necesitan volver a invertir el costo de los equipos independientes, dentro de un corto período de tiempo, se puede realizar en el mismo cuerpo de diferentes modelos de unidad de alimentación, unidad de trituración y sistema de intercambio de la unidad de cribado, toda la máquina entre la coincidencia de los diversos sistemas, para adaptarse a la ocasión de una gama más amplia de la función de trituración es más potente.

Especificación

Número.	Nombre	Itme	K3-C96HP200-4C	K3-C96PF1214-C4	K3-PE57CS110-4C	K3-PE57PF1210-4C
1	Tolva	Volumen	4m³	4m³	4m³	4m³
2	Alimentador vibrante	Equipamiento	GZD3896	GZD3896	GZD8630	GZD8630
3	Trituradora primaria	Equipamiento	SC96	SC96	PE500x750	PE500x750
4	Trituradora secundaria	Equipamiento	HP200	PFV1214	CS110	PF1210
5	Criba vibratoria	Equipamiento	3YK1848	3YK1848	3YK1848	3YK1848
Parámetros generales de toda la máquina
10	Tamaño de trabajo(LWH)mm		20121x5731x8019	20121x5731x7598	18079x5146x7823	18079x5146x7823
10	Tamaño de trabajo(LWH)mm		20121x5731x8019	20121x5731x7598	18079x5146x7823	18079x5146x7823
11	Capacidad		100-150 t/h	100-150 t/h	80-120 t/h	80-120 t/h
12	Peso de toda la máquina		65t	68t	66t	63t

Del cliente

La planta de trituración está totalmente equipada con botas de oruga. Después de estar de pie, el estabilizador eléctrico-hidráulico se extiende, y no necesita llevar manualmente el asiento de soporte de conexión, automática y rápidamente en el modo de operación.
